Descrizione

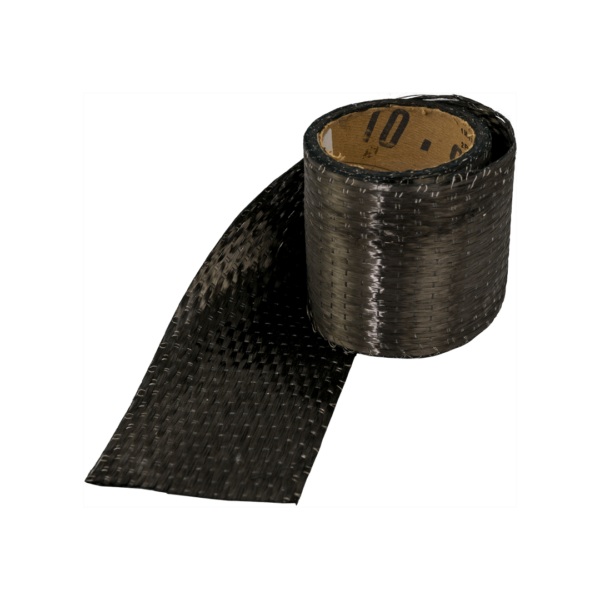

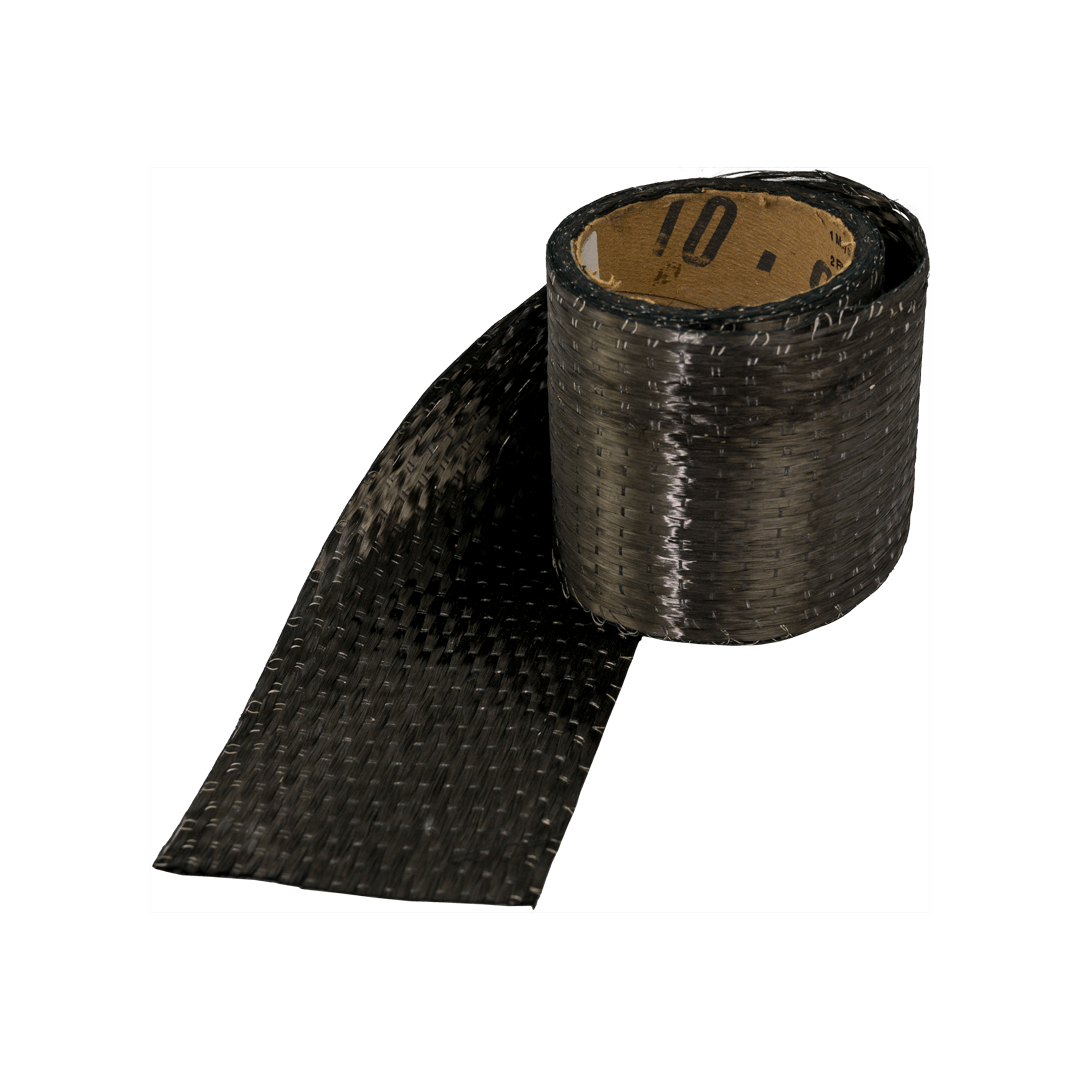

MAPEWRAP C UNI-AX – Tessuto unidirezionale in fibra di carbonio ad alta resistenza ed elevato modulo elastico.

CAMPI DI APPLICAZIONE
Il sistema è indicato per la riparazione e il rinforzo strutturale di elementi in calcestruzzo armato, muratura, acciaio e legno sottodimensionati o danneggiati per rinforzo a flessione, a taglio, per il confinamento a compressione e il rinforzo a pressoflessione e per l’adeguamento o il miglioramento sismico di strutture poste in zone a rischio per migliorare le caratteristiche dei nodi travi-pilastro e per aumentare la duttilità degli elementi confinati.

Alcuni esempi di applicazione

• Ripristino, adeguamento statico e sismico di strutture dissestate o degradate, laddove è indispensabile integrare la sezione resistente a trazione e taglio.
• Confinamento di elementi compressi o pressoinflessi (pilastri, pile da ponte, ciminiere) per migliorarne la capacità portante o la duttilità.
• Adeguamento antisismico e restauro di strutture ad arco e a volta senza aumento delle masse sismiche e senza pericolo di percolamento di liquidi verso la superficie intradossale.
• Riparazione di strutture danneggiate da incendi.
• Rinforzo di elementi portanti in edifici il cui sistema strutturale viene modificato a causa di nuove esigenze architettoniche o di utilizzo.
•  Adeguamento sismico di edifici industriali in calcestruzzo armato.

CARATTERISTICHE TECNICHE
MapeWrap C UNI-AX è un tessuto unidirezionale in fibre di carbonio caratterizzato da un elevato modulo elastico ed elevate resistenze meccaniche a trazione. I tessuti possono essere posti in opera con due differenti tecniche:

• “sistema a umido”
• “sistema a secco”

utilizzando una linea completa di resine epossidiche composta da:

• MapeWrap Primer 1, consolidante per il trattamento del supporto.
• MapeWrap 11 e MapeWrap 12, rasanti per la regolarizzazione di superfici con rugosità pari o superiore a ± 2 mm. L’applicazione è consigliata, inoltre, per migliorare l’adesione (MapeWrap 12 ha tempi di lavorabilità maggiori rispetto a MapeWrap 11).
• MapeWrap 21, impregnante per tessuto “sistema a umido”.
• MapeWrap 31, impregnante fluido per tessuto “sistema a secco”.
• MapeWrap 31 T, impregnante tissotropico per tessuto “Sistema a secco”.

I prodotti da incollaggio della linea MapeWrap rispondono ai principi definiti nella EN 1504-9 (“Prodotti e sistemi per la protezione e la riparazione delle strutture in calcestruzzo: definizioni, requisiti, controllo di qualità e valutazione della conformità. Principi generali per l’uso dei prodotti e sistemi”) e ai requisiti minimi richiesti dalla EN 1504-4 (“Incollaggio strutturale”). Con il “Sistema a umido”, viene effettuata la preimpregnazione del tessuto a piè d’opera con MapeWrap 21, mentre attraverso il “sistema a secco” il tessuto asciutto viene posizionato direttamente su uno strato di MapeWrap 31 o MapeWrap 31 T applicato precedentemente sulla superficie dell’elemento in calcestruzzo da rinforzare. La consistenza tissotropica di MapeWrap 31 T ne consente l’utilizzo anche per la preliminare regolarizzazione del supporto. Per soddisfare le più ampie esigenze progettuali, MapeWrap C UNI-AX viene prodotto in diverse grammature (230, 240, 240 W, 300, 300 W, 320, 400, 600, 600 W, 900 1200 g/m ), ciascuna in varie larghezze:

• MapeWrap C UNI-AX 230
• MapeWrap C UNI-AX 240
• MapeWrap C UNI-AX 240 W
• MapeWrap C UNI-AX 300
• MapeWrap C UNI-AX 300 W
• MapeWrap C UNI-AX 320
• MapeWrap C UNI-AX 400
• MapeWrap C UNI-AX 600
• MapeWrap C UNI-AX 600 W
• MapeWrap C UNI-AX 900
• MapeWrap C UNI-AX 1200
